Инженерная подготовка и планирование территории
Любой проект благоустройства начинается задолго до первой высаженной клумбы или уложенной плитки. Фундаментом красивого и долговечного пространства служит грамотная инженерная подготовка территории — комплекс мероприятий, без которых невозможно обеспечить безопасность, функциональность и эстетику готового объекта. Компания «Оазис-Мастер» выполняет полный цикл инженерно-подготовительных и проектных работ: от первых геодезических измерений до сдачи объекта с исполнительной документацией на руках у заказчика.
Что такое инженерная подготовка территории?
Инженерная подготовка — это комплекс мероприятий, направленных на обеспечение пригодности территории для строительства и её защиту от неблагоприятных природных явлений. Она предшествует любым работам по созданию или преобразованию пространства и включает вертикальную планировку, изучение грунтов, прокладку и перенос инженерных коммуникаций, а также оформление всей необходимой разрешительной документации.
Грамотно выполненная инженерная подготовка позволяет избежать дорогостоящих переделок, обеспечивает безопасность будущих пользователей пространства и гарантирует долговечность каждого элемента благоустройства.
Важно:
Инженерная подготовка предваряет строительство и благоустройство, а не выполняется параллельно с ними. Только последовательный подход позволяет получить предсказуемый результат и избежать аварийных ситуаций на объекте.
Наши услуги в области инженерной подготовки
«Оазис-Мастер» оказывает полный спектр инженерно-подготовительных и геодезических услуг. Ниже — подробное описание каждого направления.
Согласование земляных работ и перекладки коммуникаций
Любые работы, связанные со вскрытием грунта и твёрдых покрытий — прокладка, реконструкция или ремонт подземных коммуникаций — производятся только при наличии письменного разрешения (ордера) со стороны уполномоченных органов и согласования со всеми заинтересованными службами.
Узнать больше Свернуть
Получение такого разрешения — многоэтапный процесс. Прежде всего необходимо определить, на какой категории земли предполагается вести работы и какие виды инженерных коммуникаций расположены в зоне вмешательства. От этого зависит итоговый список согласований. При работах на городских территориях, как правило, требуется согласование с муниципалитетом и со службами, контролирующими подземные инженерные сети.
Что входит в услугу содействия при согласовании?
- Подготовка комплекта документации для получения разрешения на производство земляных работ
- Получение технических условий и графических материалов с указанием зон охраны сетей
- Контроль соответствия фактического расположения подземных коммуникаций проектной документации
- Взаимодействие с балансодержателями коммуникаций — водоканалами, газовыми службами, энергетиками, телекоммуникационными операторами
- Подача документов в органы муниципального контроля и получение ордера
- Сопровождение при изменении объёма или вида работ в процессе их выполнения
Внимание
Начало земляных работ без надлежащего согласования влечёт административную ответственность, остановку работ и риск повреждения подземной инфраструктуры. Доверьте согласовательные процедуры профессионалам — и вы сэкономите время, деньги и нервы.

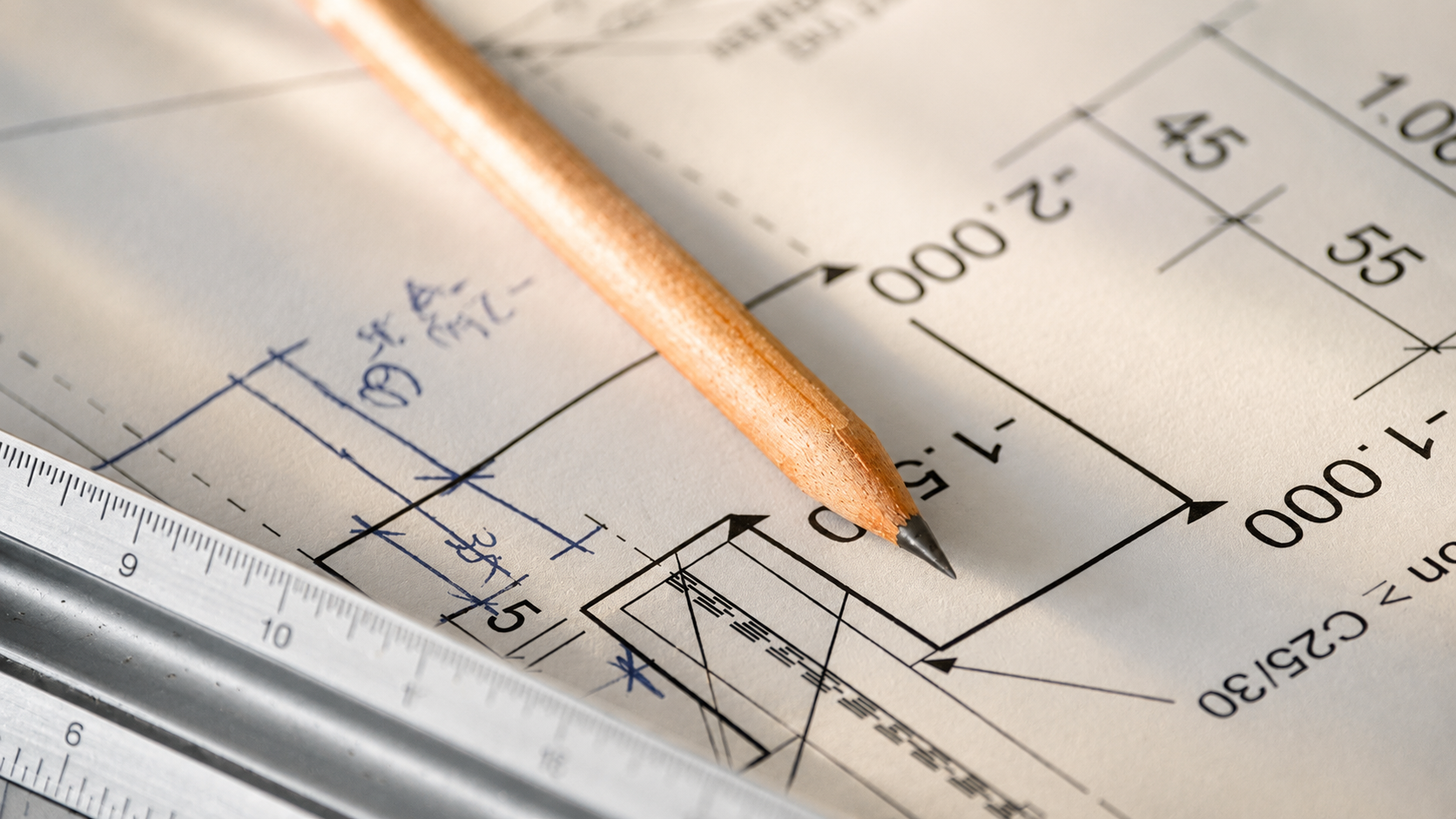

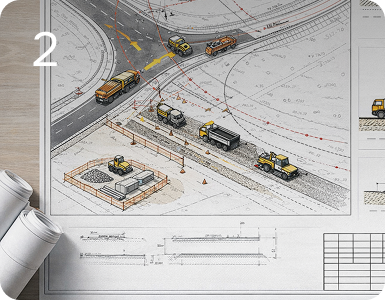

Разработка ППР (Проекта производства работ)
Для работ по благоустройству проект производства работ (ППР) является обязательным документом: без него невозможно получить ордер на производство работ в контролирующих органах и обеспечить необходимый уровень промышленной безопасности на объекте.
Узнать больше Свернуть
Проект производства работ (ППР) — это главный организационный и технологический документ, в котором прописаны все реализуемые решения, направленные на соблюдение технологий производства и призванные гарантировать безопасность выполнения монтажно-строительных мероприятий. Он включает описание последовательности выполнения работ, применяемые технологии, перечень специальной техники и меры по охране труда.
Что включает ППР на благоустройство?
- Пояснительная записка с описанием объекта и условий производства работ
- Технологические карты на каждый вид работ: земляные, мощение, озеленение, установка МАФ, освещение
- Календарный график производства работ
- Схема строительного генерального плана (стройгенплан)
- Мероприятия по охране труда и технике безопасности
- Мероприятия по охране окружающей среды
- Требования к качеству и приёмке работ
- Ведомость потребности в материально-технических ресурсах
Зачем нужен ППР?
Качество
Чёткая регламентация технологии на каждом этапе исключает отклонения от проектных требований.
Безопасность
ППР минимизирует риск повреждения подземных сетей и защищает работников от производственных травм.
Контроль сроков
Реалистичный график не допускает простоев и позволяет сдать объект в срок.
Экономия
Оптимальная расстановка техники и рациональное использование материалов снижают себестоимость работ.

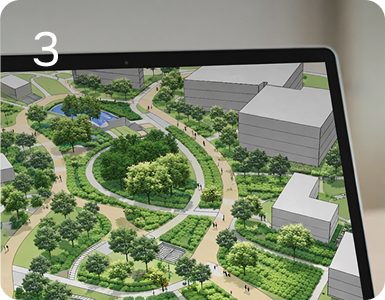

Ландшафтное проектирование генплана
Генплан часто называют техническим паспортом участка. На его основе рассчитывается вся последующая проектная документация, составляются сметы и формируется единое понимание будущего пространства для всей команды специалистов.
Узнать больше Свернуть
Ландшафтный проект — это не просто красивая картинка, а комплексная архитектурная и инженерная система, обеспечивающая комфорт, красоту и долговечность территории. Центральный документ такого проекта — генеральный план: главный чертёж, на котором указана информация обо всех сооружениях, коммуникациях, насаждениях и других элементах будущего благоустройства.
Какие документы входят в состав ландшафтного проекта генплана?
Посмотреть
Свернуть
- Ситуационный план — исходное состояние территории, фиксация существующих объектов
- Генеральный план — точное обозначение всех проектируемых объектов, дорожек, площадок, зон озеленения
- План вертикальной планировки (организации рельефа) — высотные отметки, уклоны, терраса и геопластика
- Дендроплан с посадочным чертежом — схема озеленения с ассортиментной ведомостью
- Разбивочный чертёж — привязка всех элементов к местности для выноса в натуру
- План покрытий — виды мощения, материалы дорожек и площадок
- Схемы инженерных систем — дренаж, ливнеотвод, полив, освещение
- Ведомость МАФ — перечень и расстановка малых архитектурных форм
Внимание
Ошибка в генеральном плане может повлечь переделку всех последующих работ. Поэтому разработку генплана «Оазис-Мастер» ведёт в тесном контакте с заказчиком, последовательно согласовывая каждый этап — от эскизного решения до рабочей документации. Проектирование с профессионалами позволяет точно рассчитать количество материалов, избежать дорогостоящих ошибок и благоустраивать территорию поэтапно, не нарушая общей концепции.

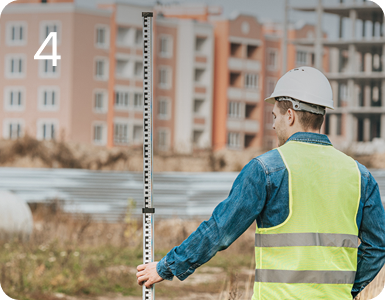

Геодезическая разбивка и исполнительный контроль
Геодезическая разбивка позволяет гарантировать точное соответствие проекту: дорожка пройдёт именно там, где запланировано, подпорная стенка встанет на нужной отметке, а все элементы мощения сойдутся без зазоров и перекосов.
Узнать больше Свернуть
Геодезическая разбивка выполняется после завершения проектирования и перед началом строительных работ — специалисты определяют на местности характерные точки будущего объекта и их планово-высотное положение при помощи геодезических инструментов. Обозначенные точки служат ориентиром для рабочих бригад на протяжении всего процесса строительства и благоустройства. Основная задача разбивочных работ — перенос ключевых координат из проектной документации на местность.
Этапы геодезической разбивки
Посмотреть
Свернуть
- Создание геодезической разбивочной основы (ГРО) необходимой точности — плановой и высотной
- Геодезическая подготовка проекта: составление разбивочных чертежей с координатами ключевых точек
- Перенос главных осей и точек на местность с закреплением знаками
- Детальная разбивка: определение положения всех элементов объекта
- Контрольные замеры по завершении каждого этапа работ
Исполнительный контроль
Параллельно со строительством «Оазис-Мастер» ведёт исполнительный геодезический контроль — регулярные съёмки выполненных конструкций, подземных и надземных коммуникаций, элементов благоустройства и дорог. Цель — своевременное выявление отклонений от проектных данных и их оперативное устранение.
Что входит в комплект исполнительной документации?
Посмотреть
Свернуть
По завершении всех работ заказчику передаётся полный комплект исполнительной документации, включая:
- Акт приёмки геодезической разбивочной основы
- Исполнительные геодезические схемы возведённых конструкций и элементов
- Исполнительные схемы и профили инженерных сетей и подземных сооружений
- Исполнительный чертёж в масштабе 1:500
- Каталог координат характерных точек

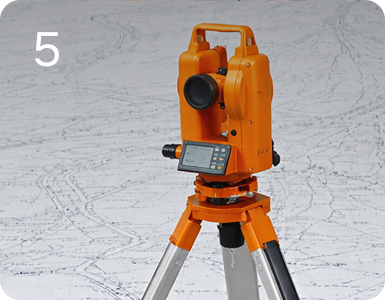

Топографическая съёмка
Топографический план — отправная точка для разработки любого проекта благоустройства. Без актуального топоплана невозможно правильно рассчитать объёмы земляных работ, спроектировать дренаж и ливнеотвод, а также согласовать проектные решения при прохождении экспертизы.
Узнать больше Свернуть
Топографическая съёмка земельного участка — это комплекс измерений на местности с дальнейшей их обработкой для составления топографического плана. В результате на плане отображаются все стационарные объекты, находящиеся на участке: форма и размеры самого участка, рельеф, изменения высот, существующие строения, зелёные насаждения, дороги и подземные коммуникации.
Когда необходима топографическая съёмка?
Посмотреть
Свернуть
- Разработка проекта благоустройства, ландшафтного дизайна или генплана
- Получение разрешения на строительство
- Составление ППТ (проекта планировки территории)
- Согласование земляных работ и перекладки коммуникаций
- Определение объёмов земляных работ
- Кадастровые задачи: определение границ, межевание
- Обновление топоплана перед реконструкцией существующего объекта
Этапы топографической съёмки
Посмотреть
Свернуть
- Подготовительный этап. Сбор и анализ архивных материалов, разработка программы работ.
- Создание съёмочного обоснования. Привязка к пунктам государственной геодезической сети.
- Полевой этап. Топографическая съёмка участка с применением электронных тахеометров и GPS-оборудования, сбор данных о координатах строений, коммуникаций и границах территории.
- Камеральная обработка. Составление цифровой модели местности, вычерчивание топографического плана.
- Согласование. При необходимости — согласование плана с организациями, ответственными за архитектуру и градостроительство.
- Передача результатов. Заказчик получает топографический план в бумажном и электронном виде с необходимыми сопроводительными документами.
Полезно
Наиболее востребованы крупномасштабные планы в масштабах 1:500 и 1:1000. На них подробно отображаются все элементы существующей застройки и инженерные коммуникации, растительность и элементы благоустройства.
Инженерно-геодезические изыскания
Инженерно-геодезические изыскания — это основа для дальнейшего проектирования, строительства и благоустройства территории. Они помогают получить точные данные о рельефе, существующих строениях, инженерных сетях и особенностях площадки.
Узнать больше Свернуть
Инженерные изыскания начинаются именно с геодезических работ, необходимых для получения топографо-геодезических материалов и данных о рельефе, существующих строениях и подземных коммуникациях — для оценки природных и техногенных условий площадки и обоснования проектирования. По сути, инженерно-геодезические изыскания представляют собой начальную стадию любого проектирования объектов, благоустройства, озеленения участков и ландшафтного проектирования.
Состав инженерно-геодезических изысканий
Посмотреть
Свернуть
- Создание опорных геодезических сетей — основа для всех последующих измерений
- Топографическая съёмка — создание планов местности с указанием контуров рельефа, зданий, сооружений, растительности и гидрографии
- Нивелирование — определение высотных отметок точек местности
- Съёмка подземных коммуникаций — определение местоположения и глубины залегания инженерных сетей
- Трассирование линейных объектов — проектирование трасс дорог, коммуникаций
- Геодезическая разбивка — перенос проекта в натуру
- Исполнительные съёмки — контроль соответствия построенного проекту
- Мониторинг деформаций — наблюдение за осадками и смещениями конструкций
Результат инженерно-геодезических изысканий
Посмотреть
Свернуть
По итогам работ заказчику передаётся технический отчёт, содержащий: полный перечень геодезических сведений об участке, топографический план, каталог координат, технические характеристики объектов и данные о планово-высотном положении всех выявленных конструкций и коммуникаций. Этот отчёт становится основой для разработки всей последующей проектной документации.
Важно
Грамотные инженерно-геодезические изыскания позволяют использовать инвестиции в строительство максимально рационально и выполнять профессиональную разработку проектной документации без ошибок и непредвиденных затрат.
Почему «Оазис-Мастер»?
Полный цикл работ
Вы работаете с одним подрядчиком на всех этапах: от изысканий до сдачи объекта. Никакой разрозненности и потери данных между подрядчиками.
Содействие в согласованиях
Берём на себя взаимодействие с государственными органами и ресурсоснабжающими организациями — вы экономите время и избегаете бюрократических задержек.
Соблюдение норм
Все работы ведутся в строгом соответствии с СП, СНиП и требованиями Градостроительного кодекса РФ.
Прозрачность процесса
На каждом этапе вы получаете подробный отчёт о выполненных работах. Никаких скрытых доплат и неожиданных изменений в смете.
Собственные геодезисты
В штате компании — аттестованные специалисты с современным оборудованием: электронные тахеометры, лазерные нивелиры, GPS-системы.
Ответственность за результат
Мы несём ответственность за качество всей переданной документации и точность выполненных изысканий.
Как мы работаем
Заявка и консультация
Вы оставляете заявку, и наш специалист связывается с вами для обсуждения задачи, объёма работ и особенностей объекта.
Выезд на объект
Наши инженеры и геодезисты выезжают на участок для предварительного осмотра, рекогносцировки и уточнения исходных данных.
Инженерно-геодезические изыскания и топографическая съёмка
Проводятся все необходимые полевые и камеральные работы. Заказчик получает актуальный топографический план и технический отчёт.
Согласование и разработка проектной документации
На основе изысканий разрабатывается ландшафтный генплан и ППР. Параллельно ведётся согласование земляных работ с уполномоченными органами.
Геодезическая разбивка
Проект переносится в натуру: на участке закрепляются все ключевые точки и оси будущих объектов благоустройства.
Исполнительный контроль и сдача документации
В ходе строительства ведётся геодезический контроль. По завершении заказчик получает полный комплект исполнительной документации.
Продумываем всё заранее, чтобы избежать переделок и лишних расходов
«Оазис-Мастер» подготавливает территорию к строительству, благоустройству и комфортной эксплуатации, учитывая особенности участка.
